Darstellung der Tankinhaltsmessungen

Nach der Betrachtung der technischen Grundlagen und der Systemintegration folgt ein Blick auf die Software-Applikation, die als zentrale Komponente des WLC-Systems fungiert. Sie ermöglicht nicht nur die Erfassung und Anzeige relevanter Daten, sondern vereint Analyse-, Verwaltungs- und Automatisierungsfunktionen in einer Lösung. Dadurch wird ein umfassendes System geboten, das alle Anforderungen aus einer Hand erfüllt. Der folgende Abschnitt beleuchtet die wesentlichen Merkmale und Einsatzmöglichkeiten der Software, um ihre Rolle in der Optimierung betrieblicher Prozesse hervorzuheben.

Die Inhaltsmessungen der Tanks an einer Station können sowohl in einer grafischen als auch in einer tabellarischen Ansicht dargestellt werden, um eine flexible und übersichtliche Kontrolle zu ermöglichen.

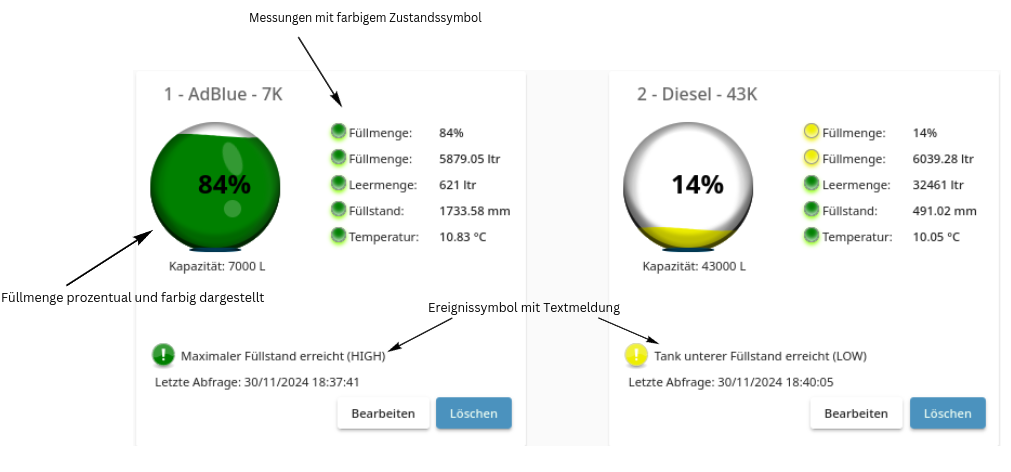

Grafische Tank Übersicht

In der grafischen Ansicht werden alle relevanten Werte, wie der aktuelle Füllstand, die Produkt-Temperatur und die Leermenge, übersichtlich und anschaulich dargestellt. Ergänzend dazu werden kritische Ereignisse, Warnungen und Alarme, beispielsweise Überfüllungen, Temperaturabweichungen von definierten Grenzwerten, Sondenfehler oder das Erreichen des Mindestfüllstands, klar hervorgehoben. Diese Alarme werden durch Warnsymbole unter jedem Tank angezeigt, die zusammen mit einer erklärenden Textmeldung auf die jeweilige Situation aufmerksam machen.

Der Zustand jedes Tanks wird zusätzlich durch eine farbliche Kennzeichnung visualisiert, die sowohl die Füllmenge als auch potenzielle Ereignisse widerspiegelt. Beispielsweise wird ein Tank in Gelb dargestellt, wenn der Füllstand unter die festgelegte Mindestfüllmenge (LOW) sinkt, um eine rechtzeitige Aufmerksamkeit zu gewährleisten. Bei weiteren kritischen Abweichungen, wie dem Unterschreiten des Grenzwerts für den Trockenlaufschutz (LOW-LOW) oder signifikanten Temperaturabweichungen, wird der Tank in Rot dargestellt, um dringenden Handlungsbedarf zu signalisieren.

Diese Kombination aus visuellen Warnhinweisen, Farbkennzeichnungen und erklärenden Symbolen ermöglicht eine klare, intuitive Erkennung von Zuständen und unterstützt die effiziente Steuerung und Verwaltung der Tanks. Die übersichtliche Darstellung fördert schnelle Entscheidungen, insbesondere in kritischen Situationen, und gewährleistet so eine effektive Betriebsüberwachung.

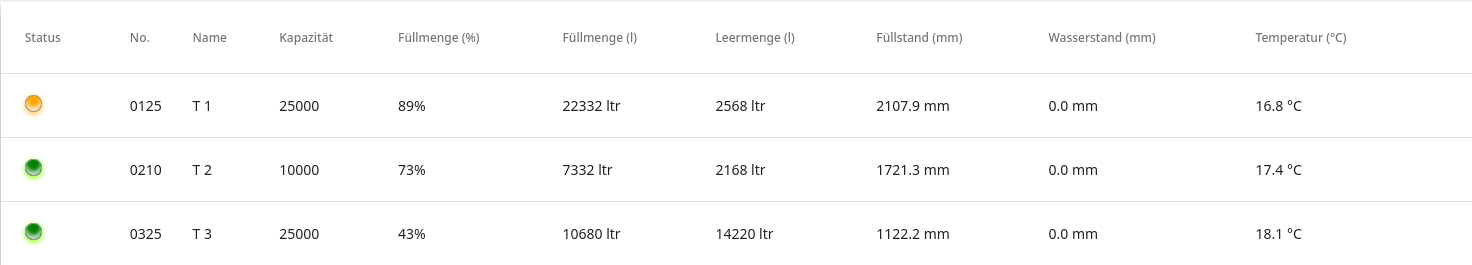

Tabellarische Tank Übersicht

In der tabellarischen Ansicht werden die von den Sonden erfassten Daten für jeden einzelnen Tank einer Station oder Anlage übersichtlich in Form einer Tabelle dargestellt. Jede Zeile der Tabelle repräsentiert dabei die Messwerte eines spezifischen Tanks und bietet auf einen Blick Zugang zu allen relevanten Informationen.

Zusätzlich sorgt ein farblich hervorgehobener Status-Indikator dafür, dass der aktuelle Zustand des Tanks sowie eventuelle Ereignisse oder Warnungen sofort erkennbar sind. Dieser Indikator ermöglicht eine schnelle Einschätzung, ob beispielsweise der Füllstand kritisch ist, ein Alarm vorliegt oder ob der Tank im Normalbetrieb arbeitet. Die Kombination aus strukturierter Datendarstellung und klar visualisierten Statusinformationen gewährleistet eine intuitive und effiziente Überwachung aller Tanks und vereinfacht die Navigation durch die einzelnen Anlagen.

Der wesentliche Unterschied zwischen der grafischen und der tabellarischen Darstellung liegt in der Art und Weise, wie die Informationen präsentiert werden. Die grafische Ansicht bietet eine visuelle und intuitive Darstellung der Tanks, bei der Werte wie Füllstand, Temperatur und Warnmeldungen direkt an den jeweiligen Tanks angezeigt werden. Farbkodierungen und Symbole erleichtern die Erkennung kritischer Zustände und schaffen eine schnelle Übersicht über den Gesamtstatus der Anlage. Im Gegensatz dazu fokussiert die tabellarische Ansicht auf eine detaillierte und strukturierte Datenaufbereitung, bei der alle relevanten Informationen in Zeilen und Spalten organisiert sind. Diese Darstellung eignet sich besonders für die Analyse großer Datenmengen oder den Vergleich von Parametern über mehrere Tanks hinweg. Während die grafische Ansicht stärker auf visuelle Klarheit und intuitive Bedienung ausgerichtet ist, bietet die tabellarische Darstellung eine präzisere und datenorientierte Perspektive.

Stations-Übersicht

In der Stationsübersicht wird der aktuelle Status jeder Station durch farblich gestaltete Zustandsindikatoren hervorgehoben, die eine schnelle und klare Übersicht ermöglichen. Jede Station wird mit einem eindeutigen Namen und ihrer Adresse gelistet, wobei der Status der Station durch eine farbliche Kennzeichnung direkt sichtbar ist.

Besonders auffällig sind rot blinkende Indikatoren, die auf kritische Störungen hinweisen und sofortige Aufmerksamkeit erfordern. Diese visuellen Signale helfen, Probleme wie Ausfälle oder Betriebsstörungen schnell zu identifizieren und entsprechende Maßnahmen einzuleiten. Durch die Kombination von Farbgebung und blinkenden Signalen bietet die Stationsübersicht eine effektive Möglichkeit, den Zustand mehrerer Standorte in Echtzeit zu überwachen und priorisierte Entscheidungen zu treffen.

Farbcodes der Zustandssymbole

• Keine Meldungen vorhanden: grün
• Warnungen: gelb
• Störungen: rot
• Sonden offline: Symbol ist ausgegraut
