Stationsübersicht

Die Stationsübersicht, integriert in der linken Seitenleiste, bietet alle wesentlichen Funktionen zur Organisation, Verwaltung und Überwachung von Stationen. Bereits angelegte und aktivierte Stationen werden hier übersichtlich in tabellarischer Form dargestellt, ergänzt durch farbige Statusindikatoren, die den aktuellen Zustand jeder Station auf einen Blick sichtbar machen. Darüber hinaus stehen in dieser Übersicht zentrale Verwaltungswerkzeuge zur Verfügung, darunter die gezielte Bearbeitung einzelner Stationen, eine praktische Schnelltextsuche sowie zwei Sortieroptionen, die eine schnelle Navigation und eine effiziente Organisation ermöglichen. Neue Stationen können hier, je nach Berechtigung, angelegt werden.

Schnelltextsuche

Um eine spezifische Station schnell zu finden, bietet die Schnelltextsuche eine einfache und zeitsparende Lösung. Diese Funktion ermöglicht es, gezielt nach dem Stationsnamen, der Stationsnummer oder dem Standort der gewünschten Station zu suchen. Dabei ist die Eingabe unabhängig von der Groß- oder Kleinschreibung, was die Nutzung besonders komfortabel macht. Die Schnelltextsuche ist ideal, um eine Station gezielt auszuwählen, sei es zur Bearbeitung oder zur schnellen Einsicht in deren Daten. Sie optimiert die Bedienung und erleichtert die Verwaltung auch bei einer großen Anzahl an Stationen.

Sortieroptionen

Je nach Anforderung zur Sortierung der Stationen, kann zwischen zwei verschiedenen Funktionen gewählt werden.

Alphabetisches sortieren

Die in der Tabelle der Stationsübersicht aufgelisteten Stationen lassen sich mit dem 'A-Z-Button' bequem sortieren, um die Stations-IDs alphabetisch zu ordnen. Diese Funktion ist besonders praktisch, wenn eine schnelle und strukturierte Übersicht über die angelegten Stationen basierend auf ihren Identifikationsnummern benötigt wird.

Beispielsweise kann eine alphabetische Sortierung der Stations-IDs hilfreich sein, um eine bestimmte Station innerhalb einer umfangreichen Liste zügig zu finden oder die Übersichtlichkeit bei der Verwaltung zahlreicher Stationen zu erhöhen. Diese Sortierfunktion trägt dazu bei, die Organisation zu vereinfachen und gezielte Daten schneller auffindbar zu machen.

Ereignisbasiertes sortieren

Die zweite Sortierfunktion, dargestellt durch das Symbol des 'Sortieren-Buttons', bietet eine flexible Möglichkeit, die angezeigten Stationen basierend auf spezifischen Ereignissen oder Meldungen zu organisieren. Beim Klicken auf diesen Button öffnet sich ein Dropdown-Menü, in dem alle verfügbaren Ereignis- und Meldungstypen gelistet sind, wie beispielsweise "Tank Trockenlauf (LOW-LOW)", "Tank überfüllt (HIGH-HIGH)", "Maximale Temperatur überschritten" oder "Sondenfehler".

Funktionsweise und Anwendungsbeispiele

Mit dieser Sortierfunktion können Stationen gezielt nach dem Status ihrer Ereignisse oder Warnmeldungen gefiltert und gruppiert werden. So wird es möglich, alle Stationen, bei denen ein bestimmtes Problem wie "Sonde offline" oder "Wasser im Tank" vorliegt, schnell anzuzeigen und entsprechend zu priorisieren. Dies ist besonders nützlich, wenn bei einer großen Anzahl von Stationen eine effiziente Problemanalyse und -behebung erforderlich ist.

Diese Variante der Sortierung eignet sich zur Überwachung der Tankfüllstände: Stationen, bei denen der Status "Tank unterer Füllstand erreicht (LOW)" oder "Tank Trockenlauf (LOW-LOW)" angezeigt wird, können gezielt sortiert werden, um rechtzeitig Nachbestellungen zu veranlassen und Versorgungsausfälle zu verhindern. Ebenso ermöglicht die Sortierfunktion, Stationen mit technischen Störungen wie einem "Sondenfehler" schnell zu identifizieren, sodass notwendige Reparaturmaßnahmen unmittelbar eingeleitet werden können.

Vorteile

Diese Sortiermethode erhöht die Übersichtlichkeit und ermöglicht eine zielgerichtete Verwaltung von Ereignissen. Sie ist besonders hilfreich, um sich bei einer Vielzahl von Stationen schnell auf kritische Zustände oder bestimmte Warnmeldungen zu konzentrieren. Mit der Kombination aus Dropdown-Auswahl und klaren Event-Beschreibungen wird die Fehlerbehebung und Optimierung der Betriebsabläufe erheblich vereinfacht.

Erstellen neuer Stationen

Das Erstellen einer neuen Station erfolgt einfach und schnell per Mausklick über den Button „Station hinzufügen“. Diese Funktion steht jedoch nur Nutzern mit entsprechenden Berechtigungen zur Verfügung, um sicherzustellen, dass nur autorisierte Personen Änderungen vornehmen können.

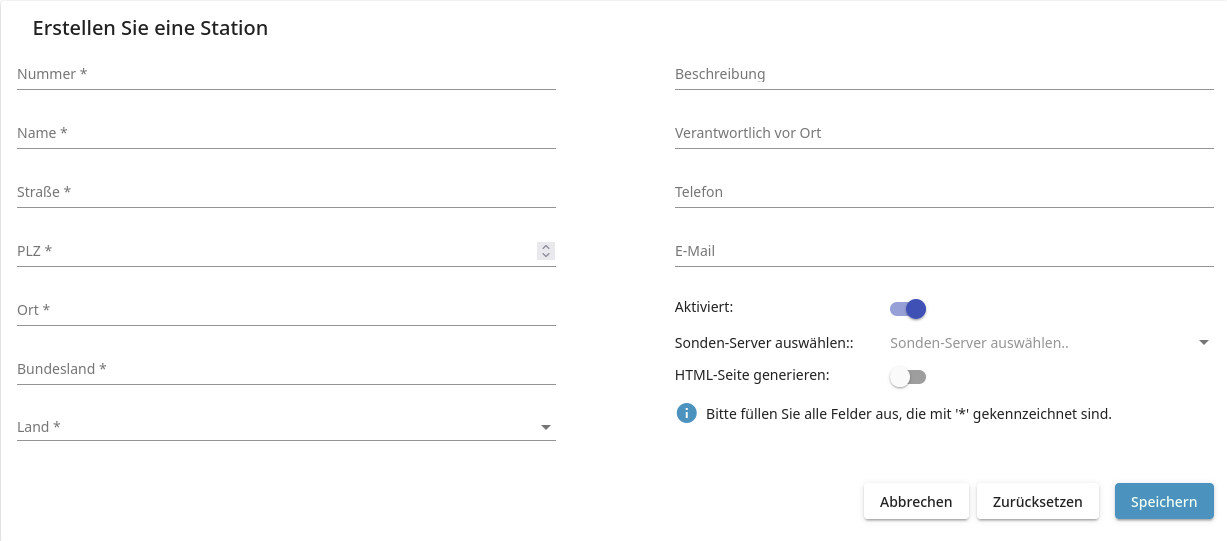

Nach dem Klick auf den Button „Station hinzufügen“ öffnet sich ein Formular, in dem alle relevanten Informationen zur neuen Station eingetragen werden können.

Nach der Erstellung einer neuen Station wird automatisch die Hauptansicht, die sogenannte Tankansicht, angezeigt. In dieser Ansicht steht die Option zur Verfügung, über den Button "Tank anlegen" direkt mit der Einrichtung und Konfiguration der Tanks zu beginnen. Diese intuitive Navigation ermöglicht es, nahtlos von der Stationserstellung zur detaillierten Tankverwaltung überzugehen.

Stationsmanagement

Das in der Tabelle der Stationsübersicht integrierte Ausklapp-Symbol öffnet eine Detail-Menüleiste die es ermöglicht den Zugriff auf alle wesentlichen Funktionen des Stationsmanagements zu erhalten. Mit einem Klick werden detaillierte Optionen sichtbar, die die gezielte Verwaltung und Konfiguration der einzelnen Stationen erleichtern. Dieses intuitive Design sorgt für eine klare Struktur und gewährleistet einen schnellen Zugriff auf alle relevanten Verwaltungswerkzeuge:

1. Benachrichtigungseinstellungen
2. Statistik & Reporte
3. Lieferantenmanagement
4. Einstellungen zur Station
5. I/O Management

Benachrichtigungseinstellungen

In dem Bereich der Benachrichtigungseinstellungen, erstes Symbol der Detail-Menü-Leiste, befinden sich die Einstellungen für ereignisbasierte Benachrichtigungen pro Tank der Station und Einstellungen für die automatisierte Werte-Übermittlung.

Ereignisbenachrichtigungen

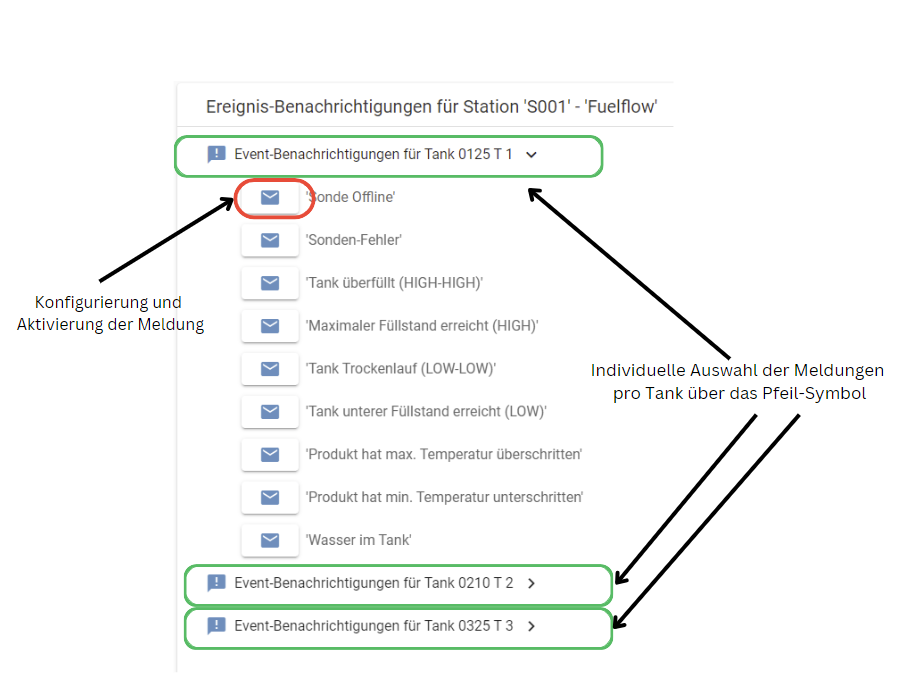

Die Ansicht Ereignis-Benachrichtigungen für eine Station und deren Tanks. Diese Ansicht ermöglicht die Verwaltung und Konfiguration von Benachrichtigungen für jeden einzelnen Tank. Die wesentlichen Funktionen sind wie folgt dargestellt:

1. Individuelle Tankauswahl:
   Jeder Tank wird durch einen Eintrag in der Liste repräsentiert, mit Tanknummer und Tankbezeichnung. Über das Pfeil-Symbol rechts neben dem Eintrag kann die Ansicht erweitert werden, um die detaillierten Benachrichtigungstypen für den jeweiligen Tank anzuzeigen.
2. Auflistung der Meldungstypen:
   Nach dem Ausklappen eines Tanks werden die verfügbaren Benachrichtigungstypen wie "Sonde Offline", "Tank überfüllt (HIGH-HIGH)" oder "Wasser im Tank" angezeigt. Diese Ereignisse decken verschiedene technische und betriebliche Parameter ab und bieten eine detaillierte Überwachung.
3. Konfigurierung und Aktivierung von Benachrichtigungen:
   Neben jedem Benachrichtigungstyp befindet sich ein Briefumschlag-Symbol, das zur Konfiguration und Aktivierung der jeweiligen Benachrichtigung dient. Über dieses Symbol wird ein Formular geöffnet, in festgelegt werden kann, ob und wie der Benutzer über das Ereignis informiert wird.
4. Weitere Tanks Verwalten: Diesen Vorgang kann für alle Tanks derselben Station wiederholt werden. Dies ermöglicht eine gezielte und übersichtliche Verwaltung aller Tanks der Station.

Ereignis-Meldungstyp Konfiguration und Aktivierung

Im Formular des jeweiligen Meldungstyps können die E-Mail-Adresse des Kontaktes sowie ein individueller Ereignis-Text hinterlegt werden. Zudem besteht die Möglichkeit, eine Benachrichtigung zu aktivieren, die informiert, sobald das entsprechende Ereignis aufgehoben wurde. Abschließend lässt sich die automatische Benachrichtigungsfunktion aktivieren.

Automatisierte Werte-Übermittlung

Unterhalb der Maske für die Ereignisbenachrichtigungen befindet sich die Maske für die automatisierte Werteübermittlung pro Station. Diese Funktion erlaubt es, Messwerte eines oder mehrerer ausgewählter Tanks automatisch an eine hinterlegte Kontaktperson zu senden. Die Übermittlung erfolgt dabei nach einem individuell festlegbaren Zeitplan.

Das Formular bietet die Möglichkeit, sowohl die Anzahl der zu übertragenden Tanks auszuwählen als auch zwischen drei unterschiedlichen Zeitplänen zu wählen:

• Intervall: Die Übertragung erfolgt in einem frei wählbaren Stundenintervall zwischen 1 und 24 Stunden.
• Einzelner Zeitpunkt: Die Übermittlung wird für einen bestimmten Zeitpunkt festgelegt.
• Wiederholender Zeitpunkt: Es können feste Wochentage und eine Uhrzeit für eine regelmäßige Übertragung definiert werden.

Die automatischen Benachrichtigungen lassen sich flexibel nach Bedarf aktivieren oder deaktivieren. Darüber hinaus stehen folgende zusätzliche Funktionen zur Verfügung:

• Versand aller Informationen: Es können sämtliche vorhandenen Messwerte in der Nachricht übermittelt werden.
• Erzwungene Werteaktualisierung: Vor dem Versand der Nachricht kann eine Aktualisierung der Messwerte durch eine gezielte Abfrage ausgelöst werden.
• Anhang einer .CSV-Datei: Neben der Nachricht im E-Mail-Text kann optional eine .CSV-Datei mit den Messwerten angehängt werden.

Diese Funktionen bieten eine umfassende und individuell anpassbare Datenübermittlung.

Statistik und Reporte

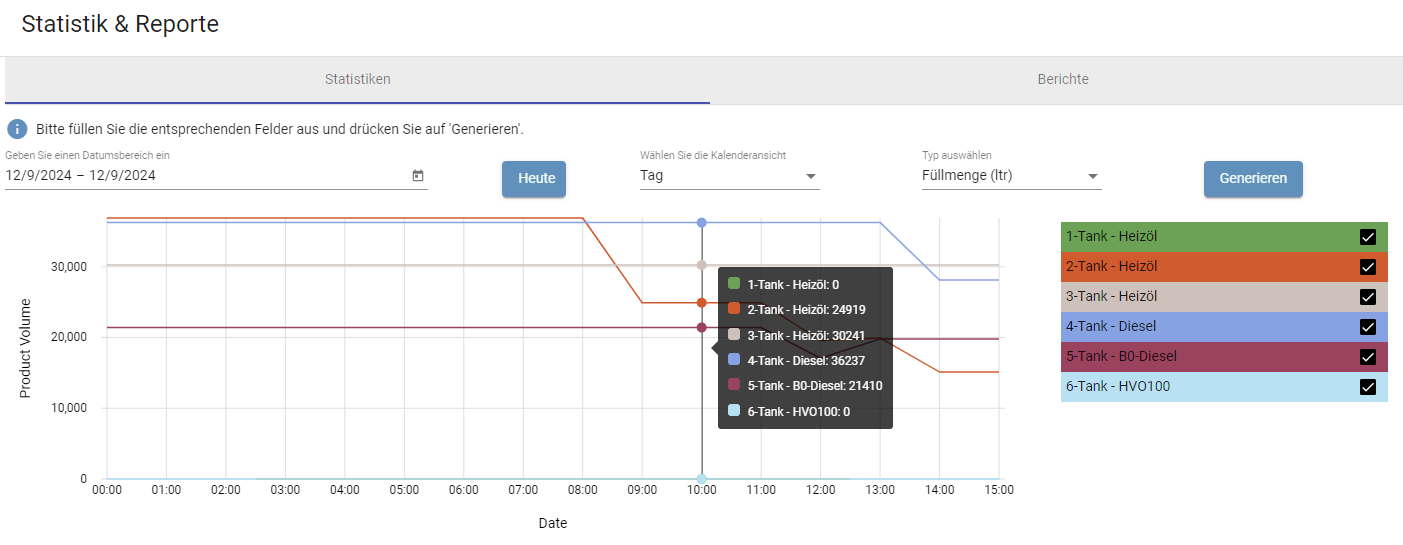

In der Ansicht Statistik & Reporte können relevante Daten über die Tanks einer Station visualisiert werden. Die Tanks sind zur besseren Übersichtlichkeit farblich unterschiedlich dargestellt. Im rechten Bereich der Ansicht befindet sich eine Liste der verfügbaren Tanks mit zugehörigen Farben. Über die Checkboxen können die gewünschten Tanks individuell ausgewählt oder abgewählt werden, um deren Daten in der Statistik darzustellen.

Im oberen Bereich können spezifische Parameter definiert werden, um die gewünschte Statistik zu erstellen:

• Datumsbereich: Es kann ein beliebiger Zeitraum angegeben werden.
• Kalenderansicht: Die Funktion der Kalenderansicht bietet unterschiedliche Optionen zur Festlegung des Betrachtungszeitraums:

• Tag: Bei Auswahl der Ansicht "Tag" kann im Datumsbereich ein beliebiger Zeitraum frei definiert werden, indem ein Start- und ein Enddatum eingegeben wird. Dies ermöglicht eine flexible Analyse über mehrere Tage hinweg.
• Woche: Wird die Ansicht "Woche" ausgewählt, ist es nur möglich, eine vollständige Kalenderwoche im Datumsbereich anzuwählen. Die Woche wird dabei automatisch von Sonntag bis Samstag festgelegt und für die Darstellung verwendet.
• Typ auswählen: Definition des darzustellenden Wertes, z. B. Füllmenge (ltr).

Diese Flexibilität stellt sicher, dass die Statistik je nach Anforderung entweder für frei wählbare Zeiträume oder für genau definierte Kalenderwochen erstellt werden kann.

Nach der Konfiguration der Einstellungen und Auswahl der Tanks wird durch einen Klick auf den Button "Generieren" die Statistik erstellt und als Diagramm visualisiert. Hier können Füllstände, Volumen oder andere Werte der Tanks über die Zeit hinweg nachverfolgt werden. Die Farbzuordnung erleichtert die Identifikation der einzelnen Tanks im Diagramm.

Um einen Bericht über die Messwerte der aktuellen Station zu erstellen, wird vom Statistik-Tab in den benachbarten Berichte-Tab gewechselt. Im zugehörigen Formular können vor der Berichterstellung der Messwerttyp, der Datumsbereich und der gewünschte Zeitraum definiert werden. Nach diesen Eingaben kann der Bericht generiert werden.

Sobald der Bericht erstellt wurde, werden die Werte übersichtlich in einer Tabelle dargestellt. Wenn die Anzahl der Einträge die Kapazität einer Seite übersteigt, ermöglicht eine Seitennummerierung die Navigation zwischen den einzelnen Seiten. Zudem besteht die Möglichkeit, die Ergebnisse anhand bestimmter Kriterien wie Station, Produkt oder Datum zu filtern. Dies erleichtert die Überprüfung, ob alle benötigten Daten im generierten Bericht enthalten sind. Falls Anpassungen erforderlich sind, kann über die Zurück-Funktion zur vorherigen Eingabemaske zurückgekehrt werden, um die gewünschten Änderungen vorzunehmen. Beim Klicken auf einen der beiden Buttons "PDF exportieren" oder "CSV exportieren" wird der Bericht automatisch generiert und als Datei heruntergeladen.

Lieferanten Management

Die Hauptansicht des Lieferanten-Management-Tools zeigt alle aktiven Stationen übersichtlich mit ihrer ID, ihrem Namen und dem zugehörigen Produkttyp. Für das Hinzufügen eines neuen Zulieferers oder die Bearbeitung der Daten bestehender Zulieferer ist hinter jedem Tank ein individuelles Formular verfügbar. Dies ermöglicht die gezielte Zuordnung unterschiedlicher Lieferanten zu spezifischen Produkten. Die benötigten Daten werden direkt aus der Tank-Konfiguration übernommen und sind bereits vorab hinterlegt, wodurch sich die Lieferanfrage ausschließlich auf die gewünschte Menge bezieht. Die Anfrage kann entweder automatisch bei Erreichen des Tankfüllstandes "LOW" oder manuell ausgelöst werden. Darüber hinaus ist der Nachrichtentext individuell anpassbar.

Einstellungen zur Station

Das Formular zur Bearbeitung einer bestehenden Station ähnelt dem Formular, das für die Erstellung einer neuen Station verwendet wird. Der wesentliche Unterschied besteht darin, dass es eine zusätzliche Option gibt, um die vorgenommenen Änderungen zurückzusetzen. Diese Funktion ermöglicht es, die ursprünglichen Einträge aus der vorherigen Konfiguration wiederherzustellen. Dadurch wird sichergestellt, dass versehentliche Änderungen problemlos rückgängig gemacht und die ursprünglichen Einstellungen schnell wiederhergestellt werden können. Diese Rücksetzfunktion bietet eine zusätzliche Sicherheitsebene und erleichtert die Verwaltung der Stationsdaten erheblich.

I/O Management

Für die Peripherie einer Station wurde das I/O-Management entwickelt, um die Überwachung und Steuerung von Funktionen außerhalb des Stations- und Tankmanagements zu ermöglichen. Es erlaubt die flexible Belegung der Ein- und Ausgänge, wodurch die Funktionalität der angeschlossenen Peripheriegeräte gezielt verwaltet und überwacht werden kann. Zusätzlich kann das System so konfiguriert werden, dass eine E-Mail-Benachrichtigung verschickt wird, sobald sich der Status eines Eingangs ändert oder einen vordefinierten Wert erreicht.

Eingänge

Eingänge dienen der Überwachung von Zuständen und Signalen, die von externen Geräten oder Sensoren gemeldet werden. Beispiele für Anwendungen:

• Überwachung einer Not-Aus-Schaltung zur Sicherstellung der Betriebssicherheit.
• Erkennung von Summenstörungen zur schnellen Identifikation technischer Probleme.
• Überwachung von Türkontakten oder Zugangssystemen, um Sicherheitsvorgaben zu gewährleisten.
• Erfassung von Alarm- und Warnsignalen zur frühzeitigen Erkennung kritischer Ereignisse.
• E-Mail-Benachrichtigung bei Statusänderungen: Sobald ein Eingangssignal sich ändert oder einen definierten Wert annimmt, wird automatisch eine Nachricht an die hinterlegte Kontaktadresse gesendet.

Ausgänge

Ausgänge ermöglichen die Steuerung externer Geräte oder Prozesse basierend auf den überwachten Signalen und Einstellungen. Die Ausgänge sind standardmäßig als "Schließer" konfiguriert, können jedoch bei Bedarf über das entsprechende Konfigurationssymbol auf die Einstellung "Öffner" umgestellt werden. Beispiele für Anwendungen:

• Steuerung von Pumpen oder Ventilen, um Betriebsabläufe gezielt zu optimieren.
• Aktivierung von Alarm- und Warnsystemen, um auf kritische Zustände aufmerksam zu machen.
• Schaltung von Energieversorgungen, wie Generatoren oder Spannungswandlern, zur Sicherstellung der Stromversorgung.
• Ansteuerung von Beleuchtungs- oder Belüftungssystemen, um den Betrieb zu unterstützen.

Das getrennte Management von Ein- und Ausgängen in Kombination mit der E-Mail-Benachrichtigung bei Statusänderungen ermöglicht eine klare Strukturierung, gezielte Steuerung und proaktive Reaktion auf kritische Ereignisse. Dies trägt entscheidend zur Betriebssicherheit und Effizienz der Station bei.
